아두이노 스터디 이야기 8

제대로 된 회로도로 진행하기전 작은 회로도로 테스트를 진행해보기로 결정했고, 저번에 테스트를 진행했지만 중간에 실패로 인해 손으로 그린걸로 테스트했다. 이번에는 정상적인 회로도로 테스트를 진행했다.

종이크기에 맞게 동판을 잘랐다. 후진 도구를 써서 그런지.. 자르는 사람이나 옆에서 잡아주는 사람이나 힘들었다.

다리미로 다려줘야지 프린트 된게 동판으로 옮겨진다.
역시 한방에 될리가 없지? ㅠㅠ..

실패 이유는 다리미가 실크모드로 되어있었다.

3번째 시도! 근거는 없지만 신문지까지 한번 더 씌워서 진행해봤는데 ㅎㅎㅎ 성공! 총알(프린트)이 거의 다 떨어져서 조마조마했는데 다행이다.

단순히 프린트 옮기기만 하고 진행해도 상관없을것 같은데, 혹시나 하는 상황을 고려하기 위해 네임팬으로 덧칠했다. 검은색 네임팬으로 하고 싶었지만.. 없어서 ㅠㅠ..

이제 에칭작업에 돌입!
(에칭작업은.. 그냥 겉부분에 전류가 통하는 부분에서 선 부분만빼고 겉 껍대기 부분을만빼고 녹여버린다고 생각하시면 됩니다.)

저번에 준비한 유리병에 에칭용액과 작업한 동판을 넣었다. 저번에는 동판이 커서 조금 잘랐는데 이번꺼는 작아서 쏙 들어갔다.

저번에 성공한 중탕 세팅을 했다.

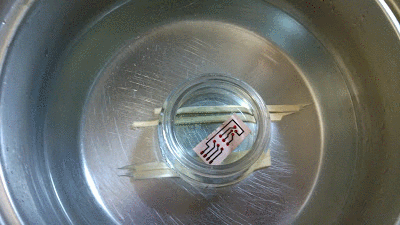

냄비 - 나무젓가락 - 유리병 - 동판

나무젓가락을 사이에 넣은건.. 그냥 철과 유리과 맞닿아있으면 위험할것 같아서.. ㅎㅎ

약불로 잠시 기다려본 결과 에칭용액도 좀 파래지고 동판도 뭔가 변화가 있는거 같다.

왠지 휘저으면 더 잘될것 같아서 휘저어봤는데.. 큰일 날뻔했다. 위와같이 젖가락 하나가 삐져나옴. 침착하게 다시 세팅했다.

시간이 좀 더 지나니 뭔가 더 되고있는거 같다!

이정도면 된거 같아서 불을껐다. 딱봐도 잘 된거 같아서 기분이 너무 좋다 ㅎㅎㅎㅎ

변화과정!
변화과정을 기록하기 위해 안좋은 공기를 마시며 근처에서 서성거렸다. 다들 기침을 하는데.. 다음부터는 꼭! 밖에서 작업해야겠다.

중탕시간 12 분
식히는 시간 20분 정도

총 30분 정도가 소모되었습니다.

이제부터 만지면서 작업해야하기에.. 깨끗이 씻기고, 찌꺼기가 남은건 수세미로 문질러서 제거했다. 덕분에 깔끔하게 완성! 벌써부터 뭔가 있어보인다.

이제 저번에 구입한 새로운 도구! 드릴이 나설 차례! 가격은 까먹음

작은 구멍을 내기 위해 같이 구입한 0.7mm 드릴날. 잘 되야 할텐데..

드릴날이 작아서 그런지 장착시키는데 어려움을 겪었다.
0.7 mm 라 되게 얇네. 샤프심 같이 생겨서 쉽게 부러질것 같았는데 내 힘으로는 부러트릴수가 없으니.. 엄청나게 튼튼함

드릴로 기판을 이쁘게 뚫었다. 손가락이 뚫리면 안되고, 이상한 곳을 뚫으면 안되기에 조심스럽게 사용했다. 이쯤에서 다시 말하면.. 실패하면 이 포스팅 기준 처음부터 다시해야한다. 생각만해도 끔찍..

성공!!! 우리의 손가락도 안전하고 드릴날도 안전하게 성공했다. 이게 게임이었으면 Perfect! 라고 할 것 같다.

이 쯤에서 테스트01과 비교를 해봤는데 크... 크기며 모양이며 월등하게 버전업 했다. 아 뿌듯

이제 납땜 작업에 들어가기 전 새로산 납땜 꼬다리를 끼워봤는데.. 사이즈가 안맞는다 ㅎㅎ 아이고 내 돈.. 그래서 예전 후진걸로 진행함

납땜하기전 전구와 저항을 꽂아 봤는데 잘들어간다. 그리고 ~~벌레처럼~~ 귀엽다. ㅎㅎㅎㅎ 이대로 기어갈것 같네.
이름은 테스트02 이름도 귀엽다. ㅎㅎㅎ

이제 납땜을 하기 위해 테스트02를 뒤집었다. 으.. 다시보니 징그럽네

테스트02가 도망치지 못하게 결박했다. 미안해.. ㅠㅠ

원활한 작업을 위해 3명이서 업무분담을 했다.
핸드폰 후레쉬 1, 결박 1, 납땜 1
환상의 콜라보레이션!

일단 보기에는 성공!!!!!!!
아쉽지만 징그러운 다리는 모조리 잘라버림

테스트01과 다시 비교해봤는데. 크.. 이것만 봐도 퀄리티가 엄청나게 올라간것 같다.

이쁘게 선을 연결하고...!! 테스트 ㄱㄱㄱㄱ!!! 두근두근두근

된다!!!!!!!! 진짜 성공이다!!!!!!!!!!

테스트02 성공기념 풀샷! 점점 발전해가는 모습을 보니 뿌듯하고, 우리가 대견하다 ㅎㅎㅎㅎ

뿌듯하니깐 ... 열심히 청소하고 밥먹고 헤어졌다. ㅋㅋㅋ

---

진행한 작업

• 동판 자르기 ( 실톱으로 하니까 좋음 )
• 시트지 다림질
• 최초 실크로 되어있어서 온도가 모잘라 실패
• 두번째 @asinayo가 비틀어서 실패
• 비닐이 녹을줄알았는데 잘됨
• 에칭 작업
• 조심조심 세팅함
• 젓가락으로 휘저으면서 기다림
• 성공!
• 구멍 뚫기
• 납땜 !
• 테스트
• 성공!!!!
